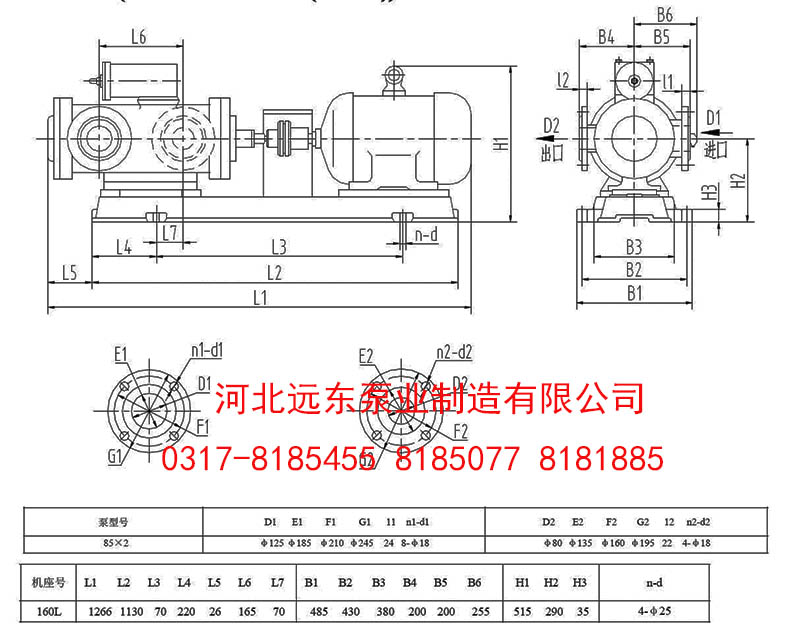

电动螺杆泵3GR85*2W21三螺杆泵安装尺寸图

发布时间：2016-6-2 16:50:31 点击次数：

电动螺杆泵3GR85*2W21三螺杆泵安装尺寸图配Y15KW-4电机 电动螺杆泵3GR85*2W21三螺杆泵性能参数表 泵型号 流量 压力 bar 转速 r/min 功率 Allowabel Suction Lift  mm 入口 mm 出口 mm 重量 Kg 电机型号 粘度 mm2/s m3/h L/min 轴功率 电机功率 85×2 43 716 6 1450 12.5 15 4.5 125 80 158 160L-4B3 75 40 666 10 18 22 180L-4B3 28 466 6 970 8.5 11 5 160L-6B3 25 416 10 10 15 180L-6B3 85×2 40 666 4 1450 8 15 4 125 80 158 160L-4B3 3 25 416 4 970 4.2 11 160L-6B3 ●特点： 三螺杆泵包括3G通用型，3GC船用型及特殊型。三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。 ●适用介质及性能范围： 三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。   流量范围0.2~590m3/h，最高工作压力100bar，最高温度150℃。    三螺杆泵的主要零件是一个泵套、一个泵体和三根相互啮合的螺杆。其中一根与原动机连接，叫主动螺杆;另两根在主杆两侧，随主动螺杆作反向旋转，称为从动螺杆。主、从动螺 杆的螺纹均为双头螺纹。这五个零件组装在一起就形成一个个彼此隔离的密封腔，把泵的吸入口与排出口隔开。当主动螺杆转动时，随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样。每一个密封空间所占有的轴向长度恰好等于累杆的导程 t 。因此，为了使螺杆 能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。        三螺杆泵结构简单紧凑，泵套两端与泵体进出口相通。主杆连原动机，并传递螺旋运动，从杆是用来保证相互啮合螺杆的密封性，从而阻止液体从排出口泄流到吸入口。螺杆的螺纹部分被封闭在泵套的孔内，它们之间存在一定的间隙，以保证泵的性能和可靠运转。封闭在泵套内的螺纹部分的长度叫螺杆工作长度，它是由管道系统所需的压力值和被输送的液体的特性来确定的。螺杆泵的装配流程 ①装配前用煤油或者汽油清洗全部零件，去掉氧化皮和型砂。 ②将轴承装在主动螺杆上，并用圆螺母锁紧。 ③将卸压套装在轴承体内，再穿入主动螺杆。 ④将泵套装入泵体中。 ⑤将轴承体、卸压套、主动、从动螺杆一起装入泵套与泵体中。 ⑥将主动衬套、从杆衬套、止推垫装入泵套与主、从螺杆上。 ⑦将后盖装入泵体上。 ⑧从主杆螺杆伸出端依次装入机械密封、密封压盖。 ⑨将安全阀组装在泵体上部。
