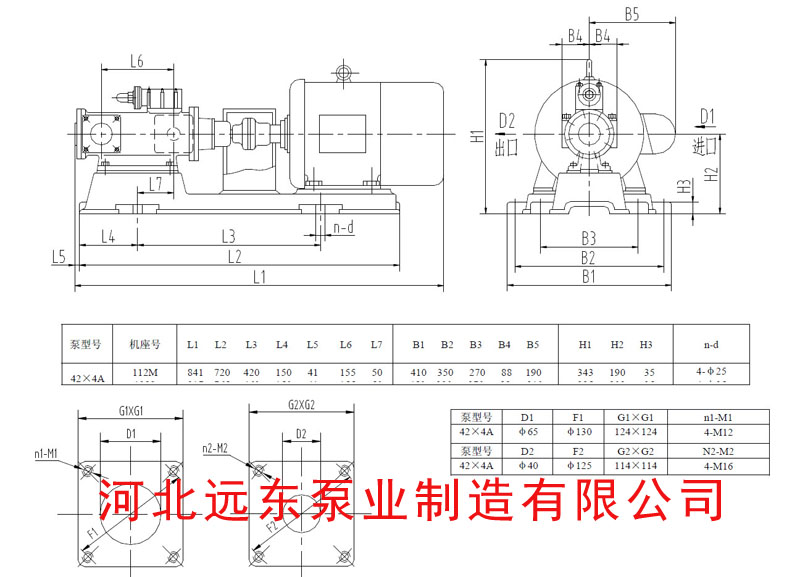

| 3GR42*4AW21三螺杆泵配112M底座安装尺寸图-远东泵业 |
| 发布时间：2014-11-10 15:12:51 点击次数： |
用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。适用压力范围：0.6-2.5Mpa;适用流量范围：0.6-123m3/h。主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。 应用范围:1、介质为直线连续输送、无搅拌、无脉动。2、振动小，噪音低。3、压力高、效率高。4、结构简单、拆装方便。5、体积小，重量轻。6、磨损轻微，寿命长。 3G型三螺杆泵是转子型容积泵，适于输送各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体、输送液体粘度2~760mm2/s，温度不超过80℃, 超过80℃可用高温泵3GW型。 3G型三螺杆具有多种结构，一般小流量泵衬套和泵体合为一个，可以卧式和立式安装。进油口方向可相隔90°任意安装，轴封多数为机构密封。中等流量以上泵，衬套为一个单独的零件固定于泵体内，螺杆轴端装有平衡环以液力平衡其轴向力。一般结构为卧式。进油口方向亦可以相隔90°任意安装。改变泵体后可制成立式。轴封根据情况有机械密封和软填料密封两种结构。 3G型三螺杆泵轴伸支承较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。 输送各种油类时应注意事项： 1、输送40~150mm2/s的油类最合适，允许按泵的最高工作压力使用。2、输送40mm2/s以下的油类，为保证泵的流量及寿命应降压使用。3、输送150mm2/s以上的油类，且进油管道过长，弯头过多，泵工作时如产生噪音或振动现象，则应考虑更换低一级转速的电机运转或缩短吸入管道，减少弯头。 3G型三螺杆泵安装要求: 1、安装前应检查泵的油封是否良好，并检查泵在运输中是否损坏，可用手转动联轴器是否有卡劲现象，如有则应拆泵进行清洗，修理和校正。2、安装泵的进油和排油管道时，其管径不得小于泵的进油和出油口口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。3、当有两台以上的泵安装在同一条主管线上，为便于泵的启动，在近泵的排油管上必须安装逆止阀。4、对于在较高温度（指60℃以上）下输送粘度大的油类（如：重油）的备用泵，必须是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏。（建议在靠近泵的排油管上的逆止阀旁，并联安装一个小回流阀，对备用泵可微启回流阀，使泵缓慢逆转，其逆转速≤100转/分，使部分热油经常流过泵内，达到泵热备用目的）。5、输送介质内含有机械杂质。将严重影响泵的运转和降低使用寿命，因此在泵安装前，必须仔细清除进油管内的焊渣，沙粒等杂质，并应在进油管道靠近泵处安装滤器，滤器网孔大小，可根据工作情况及介质粘度确定。（一般可用40~80目网），过滤面积一般不得小于进油管横截面积的20倍。6、尽量在泵进油和排油口处的螺纹孔上连接压力表和真空表，以便于观察泵的运转状态。7、原动机与泵的转轴必须在同一中心线上，可用直尺测隙规在联轴器圆周上间隔90°处检查。8、原动机与泵的转向必须一致，严格禁止原动机驱动泵逆转。电机接线时，应先脱开电机与泵的联轴器，对电机作试运转。使其转向与泵的转向标志一致。 3G型三螺杆泵的使用1、泵启动前，必须全开进油和排油闸阀。2、首次启动泵或再次使用长期封存的泵时，泵内无介质，应在泵的进油腔灌注适量输送介质，避免泵干启动。3、泵启动后，应密切注意电流表，压力表和真空表的数值，超出规定值时，应停泵找出原因后，再行启动。4、轴封处点滴泄露，应属正常现象，当泄露量大量增加时，对软填料密封应压紧填料压盖，对机械密封应停泵修复后，再行启动。5、用高温蒸汽清扫管线时，应避免高温蒸汽通过泵内。6、如果泵长期不工作时，应进行油封，并定期检查油封情况，必要时重新油封。 |
