螺杆泵结构图
发布时间:2017-7-16 15:44:16 点击次数:
    很多客户在使用螺杆泵的过程中,由于使用时间太长或者误操作,造成某个部件的损害,但在购买配件过程中,不了解泵的结果或者不知道部件的名称,造成客户和商家沟通不畅,为方便客户购买配件,特将单螺杆泵,双螺杆泵和三螺杆泵的结构图发布到网站上,供客户参考.
   一、单螺杆泵:

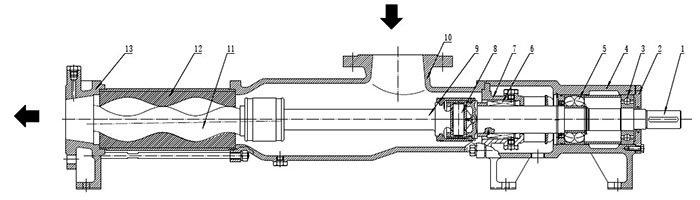

单螺杆泵结构图
1.传动轴  2.轴承压盖  3.单列轴承  4.托架  5.双列轴承  6.机械密封  7.密封腔室  8.万向节  9.连接轴  10.吸入管
11.螺杆 12.衬套  13.压出管

二、双螺杆泵

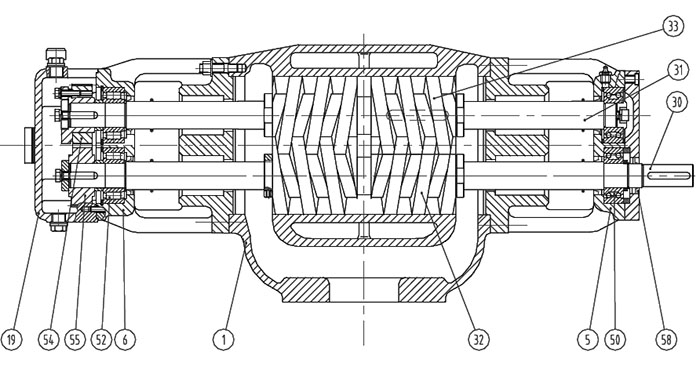

双螺杆泵结构图1.泵体  5.前轴承座  6.后轴承座  19.齿轮箱  30.主动轴  31.从动轴  32.螺旋套(左/右)  33.螺旋套(左/右)
50.双列

三、三螺杆泵

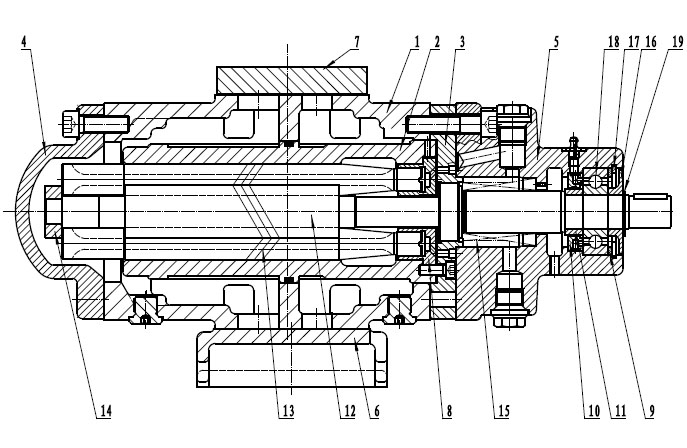

三螺杆泵结构图
1.泵体 2.衬套 3.前盖 4.后盖  5.填料箱  6.泵底脚  7.盖板  8.平衡套  9.支撑垫  10.润滑环 11.间隔套 12.主动螺杆
13.从动螺杆  14.挡圈 15.机械密封  16.轴承盖  17.孔用挡圈 18.轴承  19.轴用挡圈
